ЖБИ фундаментов

ЖБИ для фундаментов

Железобетон – основной материал для строительства фундаментов. Из него делают ленточные, плитные, свайные и столбчатые фундаментные основания, поскольку он прекрасно сопротивляется осевому сжатию. Например, для кирпича марки М100 расчетное сопротивление сжатию равно 2,0 МПа, а для бетона B10 (самая дешевая марка) – 7,5 МПа. Разница на лицо, но есть нюанс: бетон практически не работает на растяжение, поэтому в бетонные блоки включают стальную арматуру – именно она принимает на себя растягивающие усилия.

Для возведения фундаментов используются ЖБИ стандартного типа: балки, подушки, сваи, плиты и блоки. Ниже – подробнее о наиболее популярных железобетонных изделиях.

Фундаментные балки

Используются при строительстве ленточных и столбчатых оснований в качестве опор для несущих стен и внутренних перегородок. Их основная задача – принятие и распределение вертикальной нагрузки. Выпускаются в форме трапеции или двутавра в поперечном сечении. Для захвата и монтажа в изделиях предусмотрены отверстия для монтажных петель. Балки устанавливаются на столбы или сваи, реже – на песчано-гравийное основание.

Особенности ФБ:

• Им не нужны дополнительные крепления к опорам.
• Изготавливаются из тяжелых марок бетона.
• Обеспечивают надежную гидроизоляцию стен.

Традиционно балки выпускаются предварительно напряженными: арматуру намеренно удлиняют домкратом или нагревом, заливают бетонной смесью и освобождают от крепления. Стержни сжимаются, делая железобетон еще прочнее.

Подушки для ленточных фундаментов

Монолитные железобетонные изделия в форме трапеций с большой площадью основания. Изготавливаются из тяжелых бетонов и стальной арматуры А3. Бетонная подушка значительно увеличивает площадь основания фундамента и снижает удельную нагрузку на грунт.

Важная особенность: изделия этого типа можно использовать не только в сухих, но и в водонасыщенных грунтах. Для защиты от растрескивания при промерзании на поверхность плит обязательно наносится гидроизоляция.

При обустройстве ленточного фундамента первыми устанавливаются угловые ЖБИ, затем остальные. Стыки заполняются бетоном, горизонтальные и вертикальные швы обвязываются. Скорость монтажа основания при использовании готовых подушек примерно в 10 раз выше по сравнению традиционным монолитным способом.

Сваи железобетонные

Изделия со сплошным квадратным сечением с ненапрягаемой арматурой (маркировка «С»). Изготавливаются из бетона М250, усилены металлическим рифленым каркасом из горячекатаной арматуры и армирующей сеткой. Количество стержней в каркасе зависит от сечения: в сваях с сечением до 30х30 см используются 4 стержня, в сваях с сечением от 30х30 см – 8 стержней. Армирующая сетка расположена в 4-5 слоев в верхней части опоры, контактирующей с молотом.

Для обустройства свайных фундаментов также используются предварительно напряженные забивные сваи (СН), квадратные сваи с круглой полостью (СП) и круглые полые сваи (СК). Все типы свай изготавливаются из бетона марки М200 и выше – это требование ГОСТ 13015.

Преимущества железобетонных свай:

• Возможность использования во влажных грунтах и глинистых почвах.
• Строительство фундаментов на зыбких грунтах с плывунами.
• Устойчивость к коррозии и образованию трещин.
• Снижение трудозатрат во время земляных работ.

Фундаментные бетонные блоки

Готовые изделия стандартных размеров со сплошной структурой (пустоты отсутствуют). Выпускаются без армирования или с армированием, имеют специальные фигурные выемки на торцах. Выемки нужны для соединения отдельных элементов, места стыков заливаются бетоном после монтажа. Для облегчения установки оснащены монтажными петлями из горячекатаной арматуры 12 мм. Возможно изготовление ФБС без петель.

Фундаментные блоки изготавливаются из тяжелых марок бетона, керамзитобетона или силикатного бетона. Изделия отливаются в специальных формах, равномерность заливки достигается с помощью глубинных вибраторов. После заливки бетон пропаривается, благодаря чему он набирает 70% прочности всего за сутки.

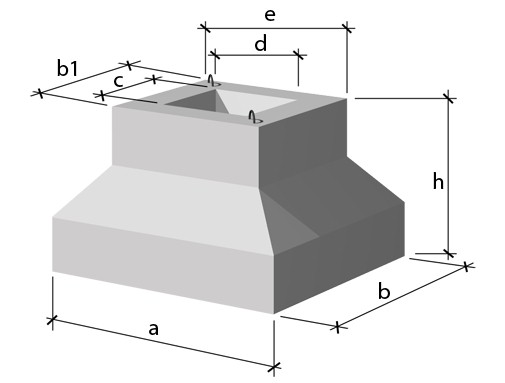

Фундаменты стаканного типа

Разновидность столбчатого фундамента в виде блоков пирамидальной формы. Стакан имеет сборную конструкцию: снизу расположена базовая опорная плита, сверху – подколонник или башмак. В центральной части башмака есть полость, в которой фиксируется колонна. Сечение опорной плиты – квадратное, реже – прямоугольное, с соотношением сторон 0,6 и выше. Сечение башмака подгоняется под размер колонн с шагом 100 мм.

Фундаменты стаканного типа изготавливаются по ГОСТ 24476-80 из бетона марки М200 и выше. Конструкция обязательно усиливается арматурой класса А2 или А3, плита дополнительно армируется сеткой. Армированный каркас утоплен в бетон на глубину не менее 50 мм.

Стаканные фундаменты закладываются на небольшую глубину, что существенно снижает объем земляных работ. Изделия подходят для возведения многоэтажных и промышленных зданий на болотистых, просадочных и других сложных грунтах.

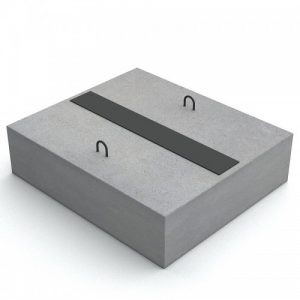

Подушки опорные

Сплошные бетонные конструкции прямоугольной формы, армированные стальным каркасом. Изготавливаются из бетона марки М200 и выше, арматурные компоненты соответствуют категории А3. Общий класс морозостойкости ЖБИ – F200 и выше, водонепроницаемость – от W4. Для снижения влияния агрессивных сред поверхность покрывается водоотталкивающим составом.

Основная сфера применения: прокладка каналов, коллекторов и туннелей внутри здания. Также опорные подушки используются как основа для возведения кирпичных стен. Применение подушек повышает устойчивость строительных элементов, снижает влияние влаги и вибрации от мелких подвижек грунта.

Сферы применения ЖБИ

• Фундаментные балки. Используются с ленточными, столбчатыми и стаканными основаниями как опоры для несущих стен и внутренних перегородок
• Подушки для ленточных фундаментов. Равномерно распределяют нагрузку на грунт при возведении ленточного фундаментного основания.
• Железобетонные сваи. Строительство и укрепление свайных фундаментов, возведение гидротехнических сооружений, мостов, эстакад.
• Бетонные блоки ФБС. Применятся в малоэтажном строительстве при возведении подземных помещений, подходят для обустройства ленточных и столбчатых фундаментов.
• Фундаменты стаканного типа. Используются для строительства складских ангаров, подземных сооружений, оборудования переходов и переездов.
• Опорные подушки. Обустройство инженерных коммуникаций, прогонов, коллекторов и трубопроводов.

Преимущества и недостатки фундаментных ЖБИ

• Долговечность. При соблюдении технологии производства железобетонные изделия служат 60 и более лет.
• Простота монтажа. Размеры и вес изделий стандартизированы, для установки блоков нужен только автокран.
• Высокая прочность. Бетон имеет высокий предел прочности на сжатие.
• Сейсмическая устойчивость. Сборная конструкция фундамента снижает вибрации при подземных толчках.

К недостаткам фундаментных ЖБИ можно отнести более высокую стоимость по сравнению с традиционными способами обустройства фундаментов и сложность транспортировки готовых изделий из-за большой массы.
